수록 모델: H-20, 1digit, TK4N, TK4SP, TK4S, TK4M, TK4W, TK4H, TK4L, 100-240VAC, 50/60Hz, 6VA, 8VA, 7.2mm, 14.0mm, 20.0mm, 17.0mm, 14.6mm, 22.0mm, 5.8mm, 10.0mm, 15.0mm, 12.0mm, 0-100mV, 0-5V, 1-5V, 0-10V, 0-20mA, 4-20mA, OUT1

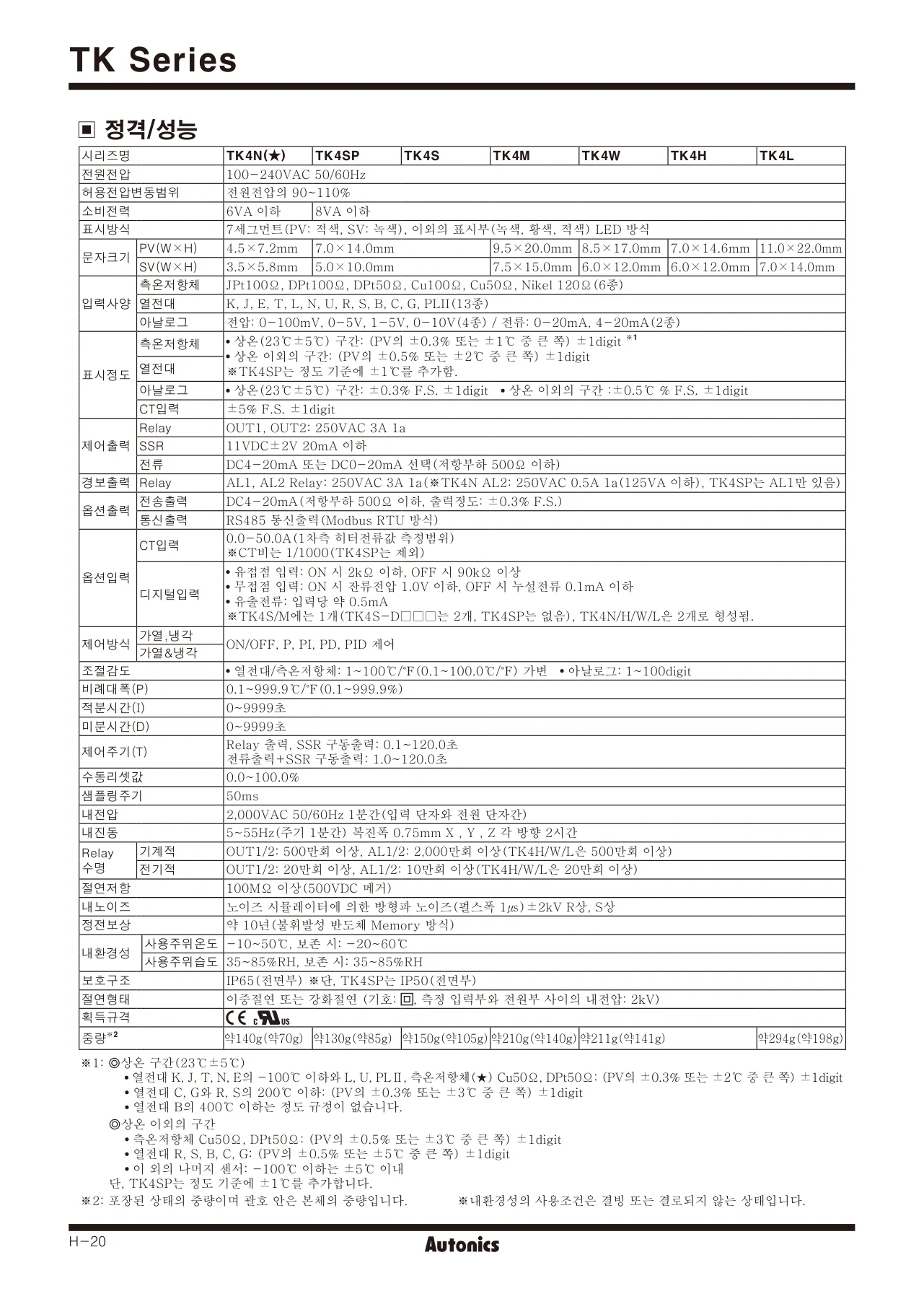

H-20 TK Series ▣ 정격/성능 ※1: ◎상온 구간(23℃±5℃) 열전대 K, J, T, N, E의 -100℃ 이하와 L, U, PLⅡ, 측온저항체(★) Cu50Ω, DPt50Ω: (PV의 ±0.3% 또는 ±2℃ 중 큰 쪽) ±1digit 열전대 C, G와 R, S의 200℃ 이하: (PV의 ±0.3% 또는 ±3℃ 중 큰 쪽) ±1digit 열전대 B의 400℃ 이하는 정도 규정이 없습니다. ◎상온 이외의 구간 측온저항체 Cu50Ω, DPt50Ω: (PV의 ±0.5% 또는 ±3℃ 중 큰 쪽) ±1digit 열전대 R, S, B, C, G: (PV의 ±0.5% 또는 ±5℃ 중 큰 쪽) ±1digit 이 외의 나머지 센서: -100℃ 이하는 ±5℃ 이내 단, TK4SP는 정도 기준에 ±1℃를 추가합니다. ※2: 포장된 상태의 중량이며 괄호 안은 본체의 중량입니다. ※내환경성의 사용조건은 결빙 또는 결로되지 않는 상태입니다. 시리즈명 TK4N( TK4SP TK4S TK4M TK4W TK4H TK4L 전원전압 100-240VAC 50/60Hz 허용전압변동범위 전원전압의 90~110% 소비전력 6VA 이하 8VA 이하 표시방식 7세그먼트(PV: 적색, SV: 녹색), 이외의 표시부(녹색, 황색, 적색) LED 방식 문자크기PV(W×H) 4.5×7.2mm 7.0×14.0mm 9.5×20.0mm 8.5×17.0mm 7.0×14.6mm 11.0×22.0mm SV(W×H) 3.5×5.8mm 5.0×10.0mm 7.5×15.0mm 6.0×12.0mm 6.0×12.0mm 7.0×14.0mm 입력사양 측온저항체 JPt100Ω, DPt100Ω, DPt50Ω, Cu100Ω, Cu50Ω, Nikel 120Ω(6종) K, J, E, T, L, N, U, R, S, B, C, G, PLII(13종) 아날로그 전압: 0-100mV, 0-5V, 1-5V, 0-10V(4종) / 전류: 0-20mA, 4-20mA(2종) 표시정도 측온저항체 상온(23℃±5℃) 구간: (PV의 ±0.3% 또는 ±1℃ 중 큰 쪽) ±1digit 상온 이외의 구간: (PV의 ±0.5% 또는 ±2℃ 중 큰 쪽) ±1digit ※TK4SP는 정도 기준에 ±1℃를 추가함. 아날로그 상온(23℃±5℃) 구간: ±0.3% F.S. ±1digit 상온 이외의 구간 :±0.5℃ % F.S. ±1digit CT입력 ±5% F.S. ±1digit 제어출력 Relay

오토닉스 오토닉스_TK_시리즈_카탈로그 p.4

수록 모델: H-21, 20mA, DC0/4-20mA, OUT1, OUT2, TK4N, TK4SP, TK4S, TK4M, DC0-20mA, 100-240VAC, 50/60Hz, 8VA, AL1, 3A1a, DI-1, DC4-20mA, AL2, RS485, 0.0-50.0A, 6VA, OUT2/AL1, DI-2

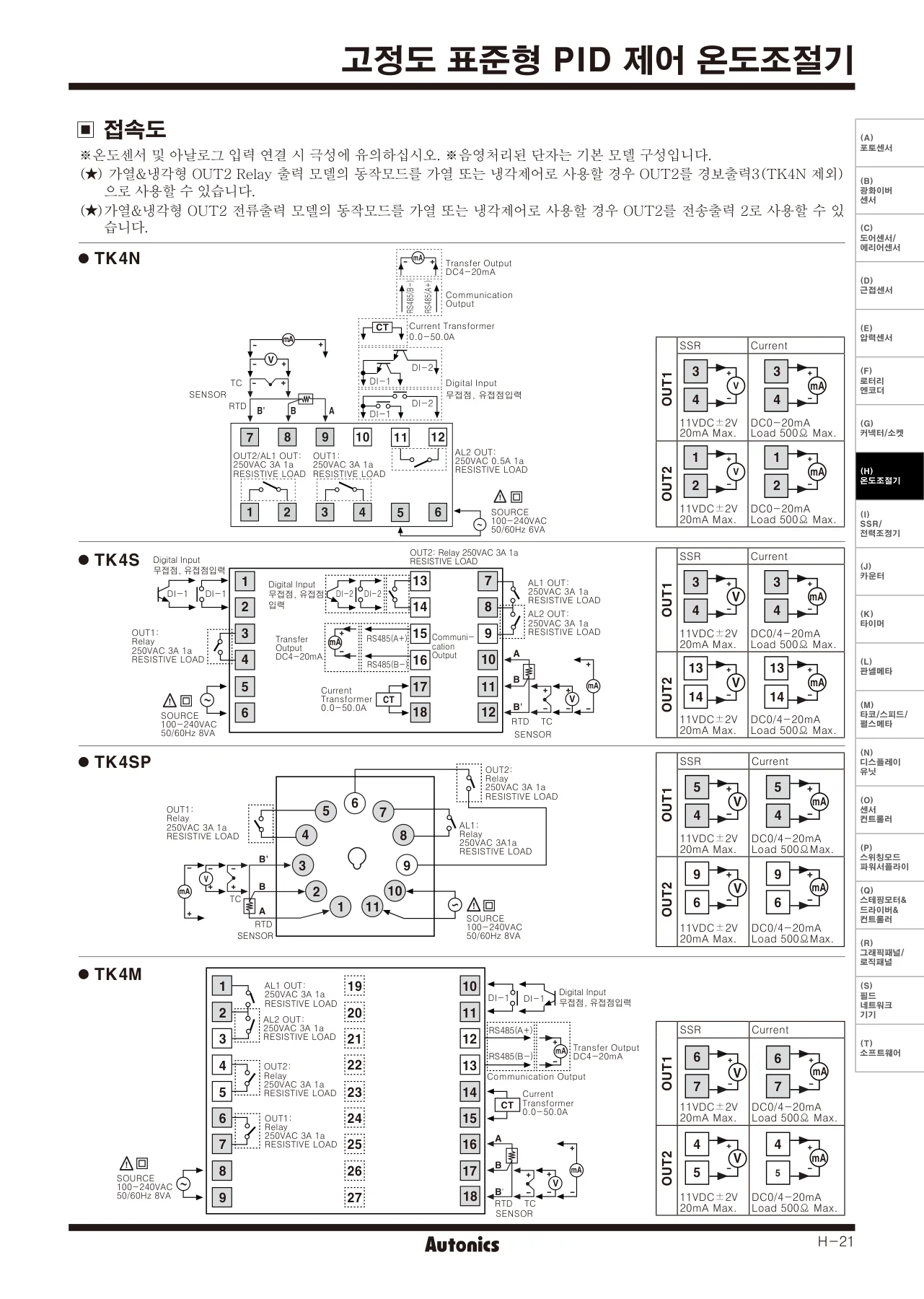

H-21 고정도 표준형 PID 제어 온도조절기 포토센서 광화이버 도어센서/ 에리어센서 근접센서 압력센서 커넥터/소켓 온도조절기 SSR/ 전력조정기 판넬메타 타코/스피드/ 펄스메타 디스플레이 컨트롤러 스위칭모드 파워서플라이 스테핑모터& 드라이버& 컨트롤러 그래픽패널/ 로직패널 네트워크 소프트웨어 Current 11VDC±2V 20mA Max. DC0/4-20mA Load 500Ω Max. 11VDC±2V 20mA Max. DC0/4-20mA Load 500Ω Max. OUT1 OUT2 ※온도센서 및 아날로그 입력 연결 시 극성에 유의하십시오. ※음영처리된 단자는 기본 모델 구성입니다. ) 가열&냉각형 OUT2 Relay 출력 모델의 동작모드를 가열 또는 냉각제어로 사용할 경우 OUT2를 경보출력3(TK4N 제외) 으로 사용할 수 있습니다. )가열&냉각형 OUT2 전류출력 모델의 동작모드를 가열 또는 냉각제어로 사용할 경우 OUT2를 전송출력 2로 사용할 수 있 습니다. ▣ 접속도 TK4SP TK4S TK4N TK4M Current 11VDC±2V 20mA Max. DC0-20mA Load 500Ω Max. 11VDC±2V 20mA Max. DC0-20mA Load 500Ω Max. OUT1 OUT2 Current 11VDC±2V 20mA Max. DC0/4-20mA Load 500ΩMax. 11VDC±2V 20mA Max. DC0/4-20mA Load 500ΩMax. OUT1 OUT2 Current 11VDC±2V 20mA Max. DC0/4-20mA Load 500Ω Max. 11VDC±2V 20mA Max. DC0/4-20mA Load 500Ω Max. OUT1 OUT2 OUT1: Relay 250VAC 3A 1a RESISTIVE LOAD SOURCE 100-240VAC 50/60Hz 8VA AL1: Relay 250VAC 3A1a RESISTIVE LOAD SENSOR OUT2: Relay 250VAC 3A 1a RESISTIVE LOAD DI-1 Digital Input 무접점, 유접점입력 OUT1: Relay 250VAC 3A 1a RESISTIVE LOAD SOURCE 100-240VAC 50/60Hz 8VA Transfer Output DC4-20mA AL2 OUT: 250VAC 3A 1a RESISTIVE LOAD AL1 OUT: 250VAC 3A 1a RESISTIVE LOAD RS485(B-)
