[한영넉스] 온도조절계 KX9A-MENA

위 공식 카탈로그 이미지에 실린 내용을 텍스트로 옮긴 자료입니다 (검색·스크린리더용). 원문 표기를 따르며, 실제 사양은 카탈로그 이미지와 제조사 자료를 우선하세요.

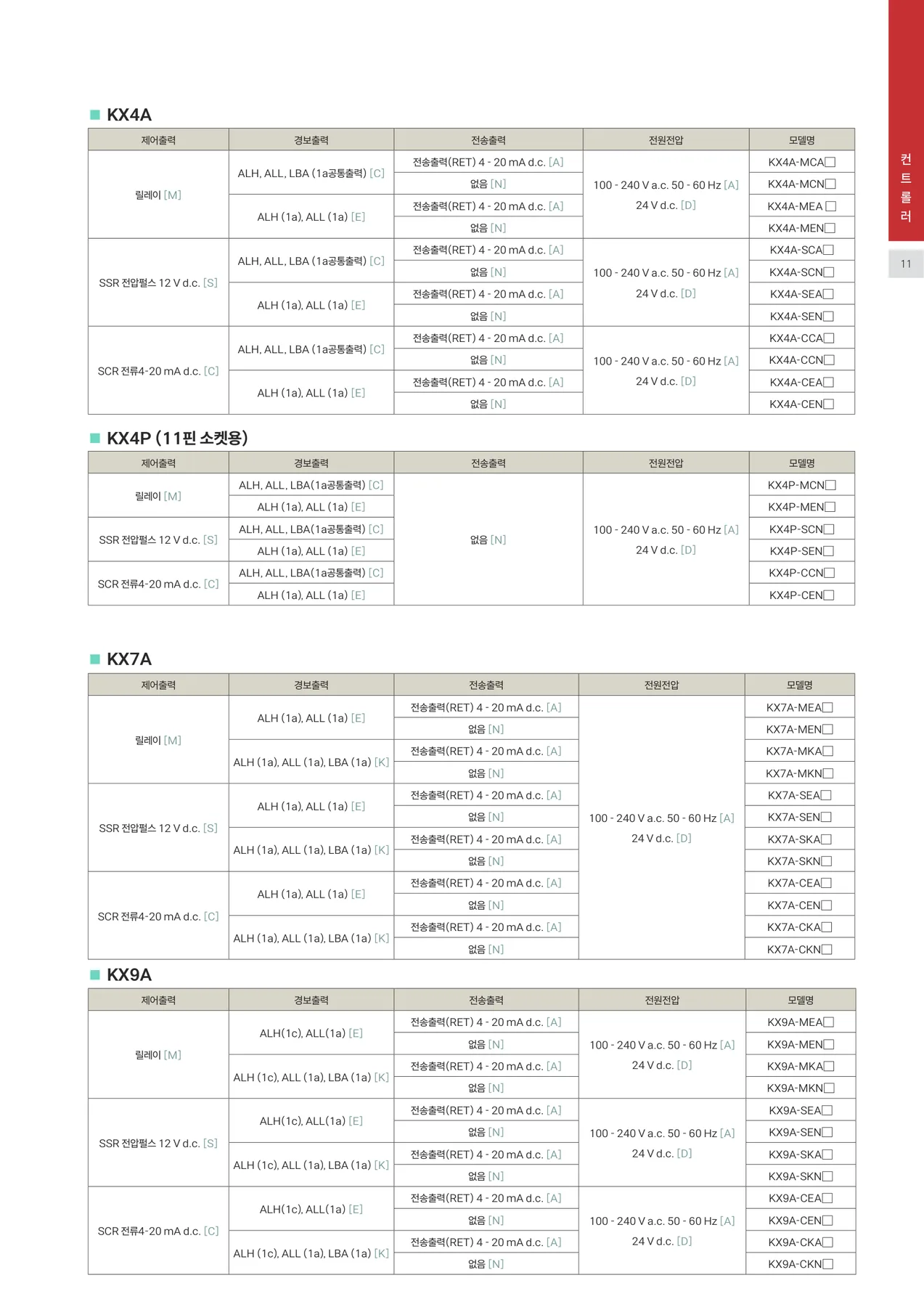

한영NUX KXA_user_kr_260421 p.9

수록 모델: KX9A, KX7A, KX7A-MEA, KX7A-MEN, KX7A-MKA, KX7A-MKN, KX4A-SCA, KX4A-SCN, KX4A-SEA, KX4A-SEN, KX4P-CCN, KX4A-MCN, KX4P-CEN, KX4P-MCN, KX4P-MEN, KX4P-SCN, KX4P-SEN, KX4A-MEN, KX4A-MEA, KX4A, KX4A-CCA, KX4A-CCN, KX4A-CEA, KX4A-CEN, KX4A-MCA, KX7A-SKA, KX7A-SKN, KX7A-SEA, KX7A-SEN, KX4P

KX9A 사양: 자동추출 OCR 모델코드 기반 기본 백필

KX4A KX7A KX9A KX4P (11핀 소켓용) 제어출력 경보출력 전송출력 전원전압 릴레이 [M] ALH, ALL, LBA (1a공통출력) [C] 전송출력(RET) 4 - 20 mA d.c. [A] 100 - 240 V a.c. 50 - 60 Hz [A] 24 V d.c. [D] KX4A-MCA□ 없음 [N] KX4A-MCN□ ALH (1a), ALL (1a) [E] 전송출력(RET) 4 - 20 mA d.c. [A] KX4A-MEA □ 없음 [N] KX4A-MEN□ SSR 전압펄스 12 V d.c. [S] ALH, ALL, LBA (1a공통출력) [C] 전송출력(RET) 4 - 20 mA d.c. [A] 100 - 240 V a.c. 50 - 60 Hz [A] 24 V d.c. [D] KX4A-SCA□ 없음 [N] KX4A-SCN□ ALH (1a), ALL (1a) [E] 전송출력(RET) 4 - 20 mA d.c. [A] KX4A-SEA□ 없음 [N] KX4A-SEN□ SCR 전류4-20 mA d.c. [C] ALH, ALL, LBA (1a공통출력) [C] 전송출력(RET) 4 - 20 mA d.c. [A] 100 - 240 V a.c. 50 - 60 Hz [A] 24 V d.c. [D] KX4A-CCA□ 없음 [N] KX4A-CCN□ ALH (1a), ALL (1a) [E] 전송출력(RET) 4 - 20 mA d.c. [A] KX4A-CEA□ 없음 [N] KX4A-CEN□ 제어출력 경보출력 전송출력 전원전압 릴레이 [M] ALH, ALL, LBA(1a공통출력) [C] 없음 [N] 100 - 240 V a.c. 50 - 60 Hz [A] 24 V d.c. [D] KX4P-MCN□ ALH (1a), ALL (1a) [E] KX4P-MEN□ SSR 전압펄스 12 V d.c. [S] ALH, ALL, LBA(1a공통출력) [C] KX4P-SCN□ ALH (1a), ALL (1a) [E] KX4P-SEN□ SCR 전류4-20 mA d.c. [C] ALH, ALL, LBA(1a공통출력) [C] KX4P-CCN□ ALH (1a), ALL (1a) [E] KX4P-CEN□ 제어출력 경보출력 전송출력 전원전압 릴레이 [M] ALH (1a), ALL (1a) [E] 전송출력(RET) 4 - 20 mA d.c. [A] 100 - 240 V a.c. 50 - 60 Hz [A] 24 V d.c. [D] KX7A-MEA□

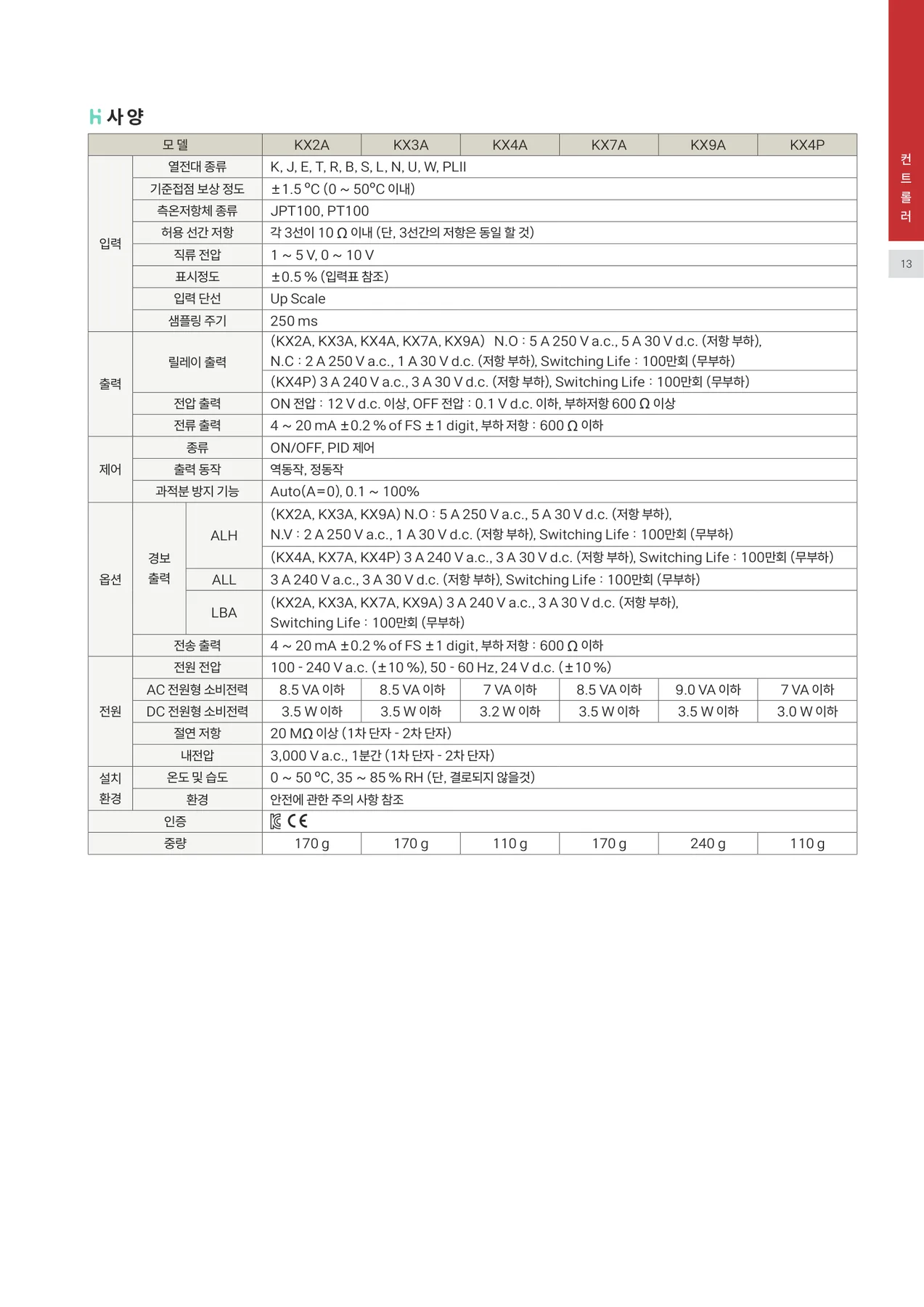

한영NUX KXA_user_kr_260421 p.11

수록 모델: JPT100, PT100, KX2A, KX3A, KX4A, KX7A, KX9A, KX4P

KX2A KX3A KX4A KX7A KX9A KX4P 열전대 종류 K, J, E, T, R, B, S, L, N, U, W, PLII 기준접점 보상 정도 ±1.5 ºC (0 ~ 50ºC 이내) 측온저항체 종류 JPT100, PT100 허용 선간 저항 각 3선이 10 Ω 이내 (단, 3선간의 저항은 동일 할 것) 직류 전압 1 ~ 5 V, 0 ~ 10 V 표시정도 ±0.5 % (입력표 참조) 입력 단선 Up Scale 샘플링 주기 250 ms 릴레이 출력 (KX2A, KX3A, KX4A, KX7A, KX9A) N.O : 5 A 250 V a.c., 5 A 30 V d.c. (저항 부하), N.C : 2 A 250 V a.c., 1 A 30 V d.c. (저항 부하), Switching Life : 100만회 (무부하) (KX4P) 3 A 240 V a.c., 3 A 30 V d.c. (저항 부하), Switching Life : 100만회 (무부하) 전압 출력 ON 전압 : 12 V d.c. 이상, OFF 전압 : 0.1 V d.c. 이하, 부하저항 600 Ω 이상 전류 출력 4 ~ 20 mA ±0.2 % of FS ±1 digit, 부하 저항 : 600 Ω 이하 ON/OFF, PID 제어 출력 동작 역동작, 정동작 과적분 방지 기능 Auto(A=0), 0.1 ~ 100% (KX2A, KX3A, KX9A) N.O : 5 A 250 V a.c., 5 A 30 V d.c. (저항 부하), N.V : 2 A 250 V a.c., 1 A 30 V d.c. (저항 부하), Switching Life : 100만회 (무부하) (KX4A, KX7A, KX4P) 3 A 240 V a.c., 3 A 30 V d.c. (저항 부하), Switching Life : 100만회 (무부하) 3 A 240 V a.c., 3 A 30 V d.c. (저항 부하), Switching Life : 100만회 (무부하) (KX2A, KX3A, KX7A, KX9A) 3 A 240 V a.c., 3 A 30 V d.c. (저항 부하), Switching Life : 100만회 (무부하) 전송 출력 4 ~ 20 mA ±0.2 % of FS ±1 digit, 부하 저항 : 600 Ω 이하 전원 전압 100 - 240 V a.c. (±10 %), 50 - 60 Hz, 24 V d.c. (±10 %) AC 전원형 소비전력 8.5 VA 이하 8.5 VA 이하
