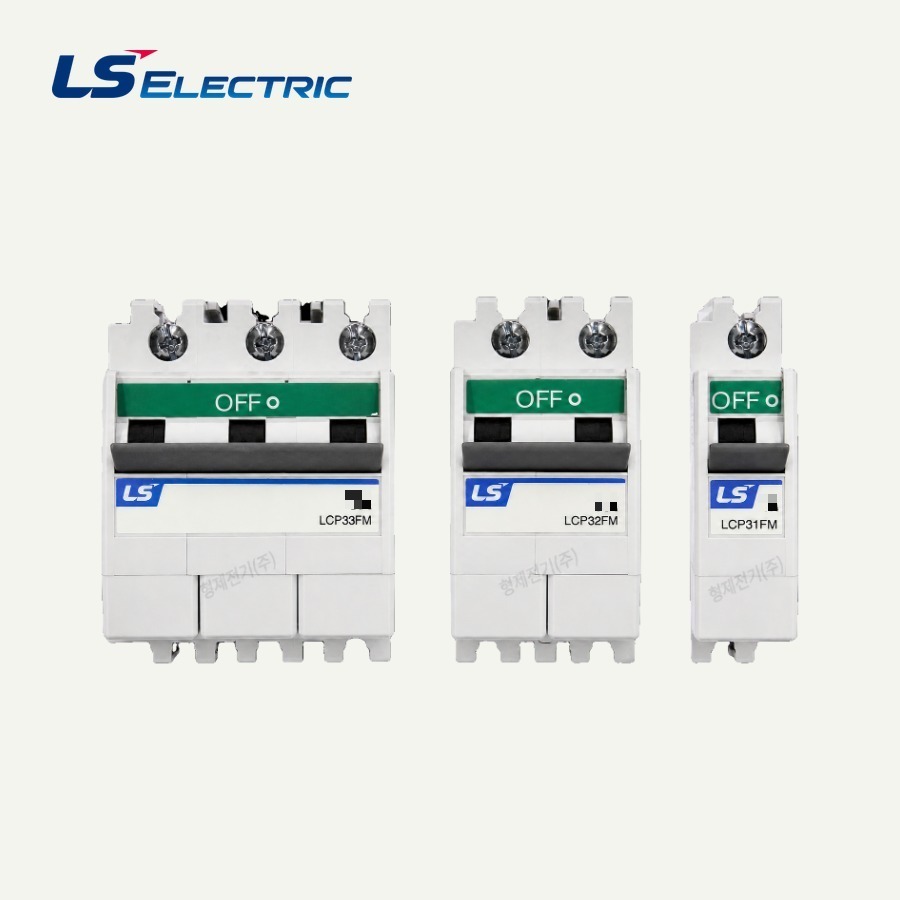

[LS일렉트릭] CP LCP 31FM 1A 1BOX=20EA

위 공식 카탈로그 이미지에 실린 내용을 텍스트로 옮긴 자료입니다 (검색·스크린리더용). 원문 표기를 따르며, 실제 사양은 카탈로그 이미지와 제조사 자료를 우선하세요.

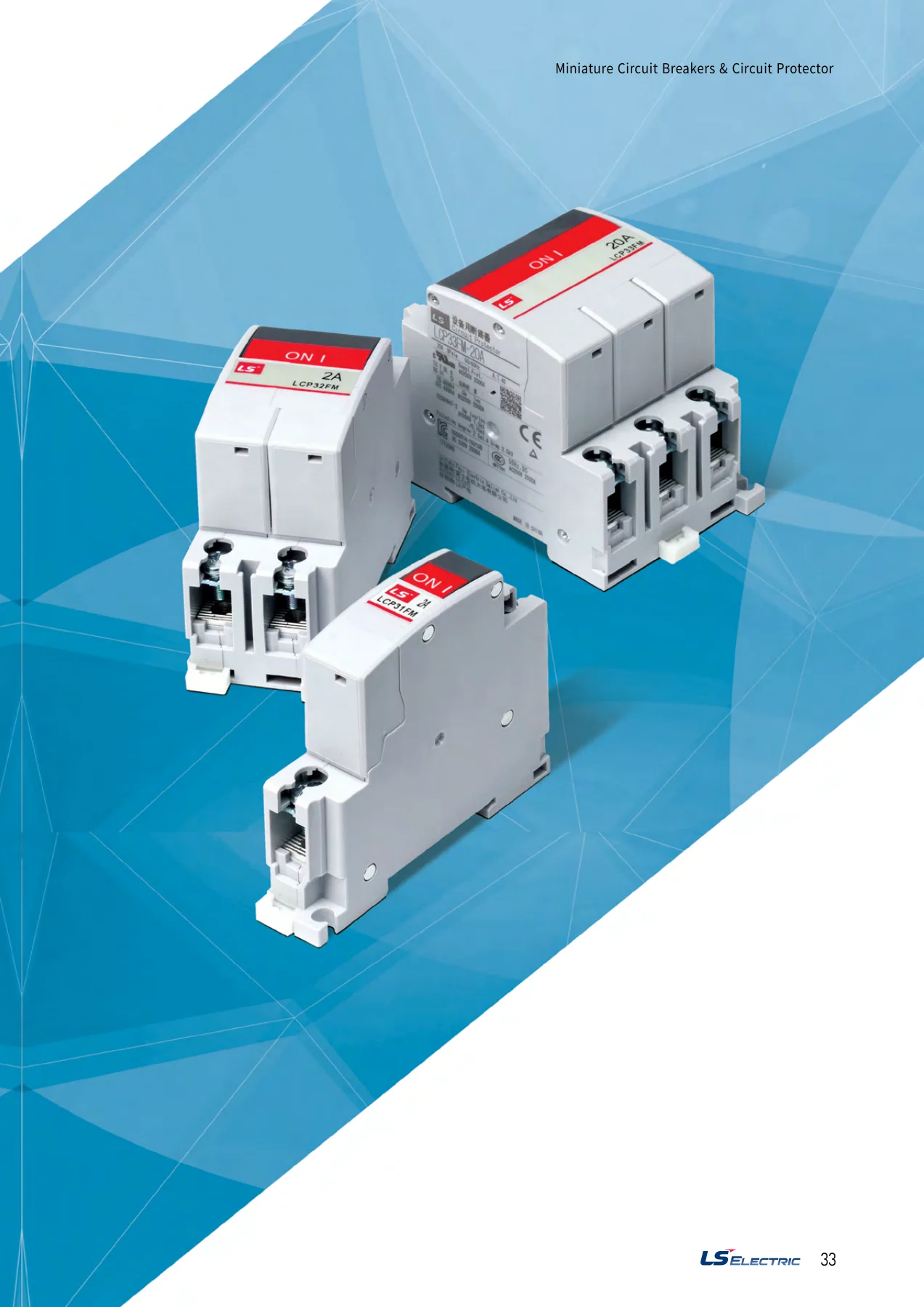

LS일렉트릭 [MCB_and_CP]_분전반용_KO_C01531-13-202506 p.33

수록 모델: LCP32FM, LCP33FM, LCP31FM

LCP31FM 2A Miniature Circuit Breakers & Circuit Protector LCP32FM 2A LCP33FM 20A LS ELECTRIC

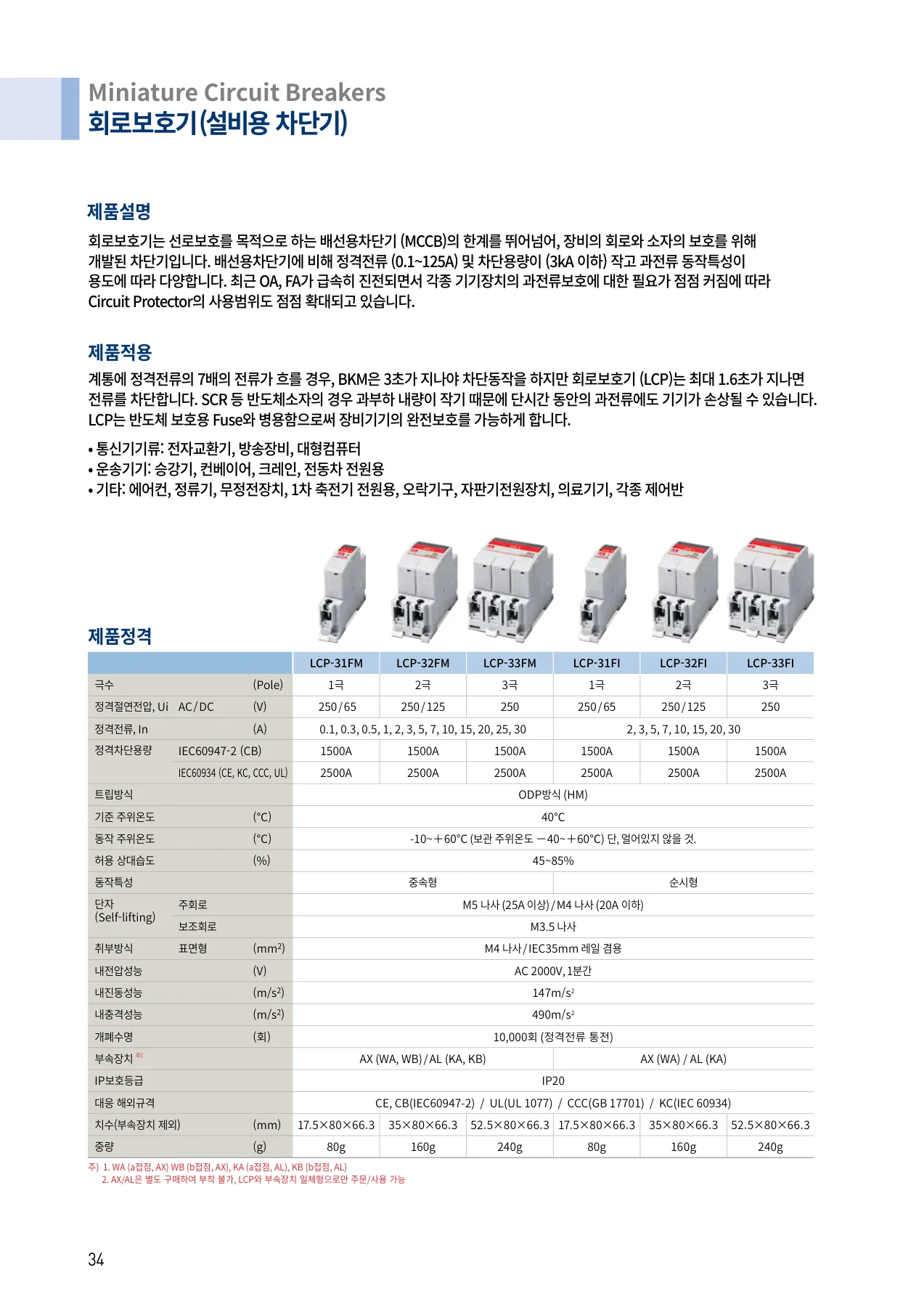

LS일렉트릭 [MCB_and_CP]_분전반용_KO_C01531-13-202506 p.34

수록 모델: IEC60934, LCP-33FM, LCP-32FM, LCP-33FI, LCP-31FI, LCP-31FM, LCP-32FI, 490m/s2, 147m/s2, IEC60947-2, M3.5, mm2, IEC35mm, m/s2, IP20, 80g, 160g, 240g

LCP-31FM 사양: 정격전류 1500A; 정격전압 2000V

LCP-31FM 주) 1. WA (a접점, AX) WB (b접점, AX), KA (a접점, AL), KB (b접점, AL) 2. AX/AL은 별도 구매하여 부착 불가, LCP와 부속장치 일체형으로만 주문/사용 가능 제품정격 LCP-32FM LCP-33FM LCP-31FI LCP-32FI LCP-33FI (Pole) 정격절연전압, Ui AC / DC 250 / 65 250 / 125 250 / 65 250 / 125 정격전류, In 0.1, 0.3, 0.5, 1, 2, 3, 5, 7, 10, 15, 20, 25, 30 2, 3, 5, 7, 10, 15, 20, 30 정격차단용량 IEC60947-2 (CB) 1500A 1500A 1500A 1500A 1500A 1500A IEC60934 (CE, KC, CCC, UL) 2500A 2500A 2500A 2500A 2500A 2500A 트립방식 ODP방식 (HM) 기준 주위온도 동작 주위온도 -10~＋60℃ (보관 주위온도 －40~＋60℃) 단, 얼어있지 않을 것. 허용 상대습도 45~85% 동작특성 (Self-lifting) M5 나사 (25A 이상) / M4 나사 (20A 이하) 보조회로 M3.5 나사 취부방식 (mm2) M4 나사 / IEC35mm 레일 겸용 내전압성능 AC 2000V, 1분간 내진동성능 (m/s2) 147m/s2 내충격성능 (m/s2) 490m/s2 개폐수명 10,000회 (정격전류 통전) 부속장치 AX (WA, WB) / AL (KA, KB) AX (WA) / AL (KA) IP보호등급 IP20 대응 해외규격 CE, CB(IEC60947-2) / UL(UL 1077) / CCC(GB 17701) / KC(IEC 60934) 치수(부속장치 제외) (mm) 17.5×80×66.3 35×80×66.3 52.5×80×66.3 17.5×80×66.3 35×80×66.3 52.5×80×66.3 160g 240g 160g 240g 회로보호기 (설비용 차단기) 회로보호기는 선로보호를 목적으로 하는 배선용차단기 (MCCB)의 한계를 뛰어넘어, 장비의 회로와 소자의 보호를 위해 개발된 차단기입니다. 배선용차단기에 비해 정격전류 (0.1~125A) 및 차단용량이 (3kA 이하) 작고 과전류 동작특성이 용도에 따라 다양합니다. 최근 OA, FA가 급속히 진전되면서 각종 기기장치의 과전류보호에 대한 필요가 점점 커짐에 따라
